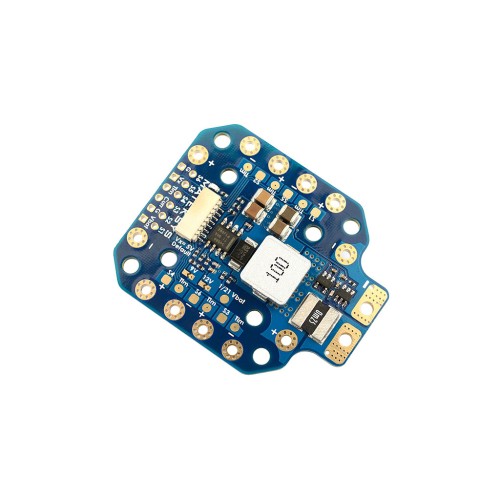

Плата розподілу живлення (PDB) MATEK PDB HEX (PDB-HEX)

Код товару: U0941940
0 відгуків
Наявність:
Немає в наявності
Виробник
MATEK
Модель
PDB HEX
Артикул
PDB-HEX
Країна виробництва
Китай
Гарантія, міс
1
Розмір
49 х 40 х 6 мм
Діапазон вхідної напруги
6-60В
Номінальний струм
60 A
926.00 грн.
Опис

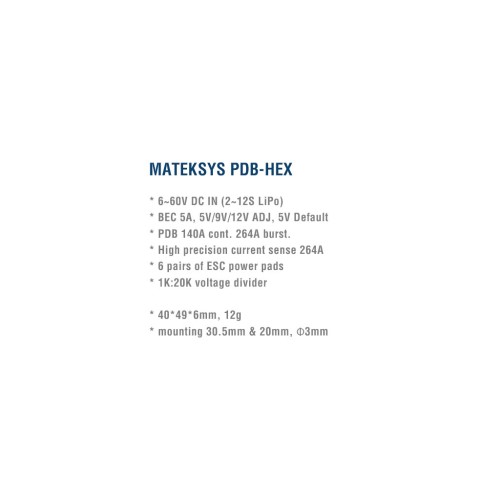

Плата розподілу живлення Matek PDB-HEX, 12S compatible

PBD:

  • Діапазон вхідної напруги: 6~60В (2~12S LiPo)
  • Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)
  • Блоки живлення ESC: 60А прод. 100А піковий
  • 6x педи живлення/сигналу/телеметрії ESC
  • Датчик струму: 264 А, 3,3 В АЦП
  • Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз'єм JST-SH-8P та контактні майданчики

  • Vbat: напруга батареї
  • G: земля
  • Curr: поточний сигнал
  • Tlm: дублює контактні майданчики Tlm для телеметрії ESC.
  • S1/S2/S3/S4/S5/S6: сигнал ESC
  • Vx: вихід регулятора

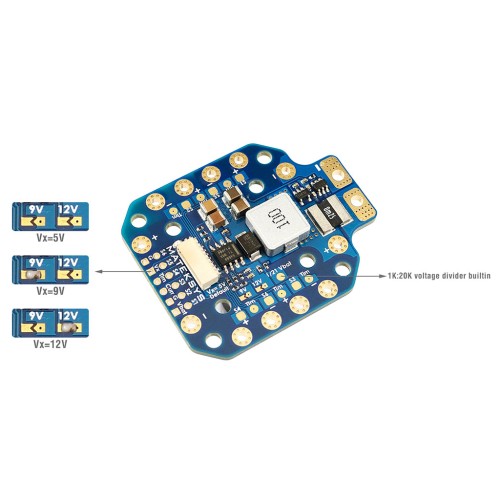

Вихід BEC Vx (5 В за замовчуванням)

  • Vx= 5 В за промовчанням безперервний струм 5 А
  • Мостова перемичка 9, Vx = 9, безперервний струм 4 А, макс. 5 А
  • Мостова перемичка 12 В, Vx = 12 В, безперервний струм 4 А, макс. 5 А
  • стійкий до короткого замикання (1 секунда)
  • Захист від перевантаження по струму та самовідновлення

Дільник напруги

  • Резистори 1K:20K
  • Вихідна напруга 1/21 Вбат.

Технічні характеристики:

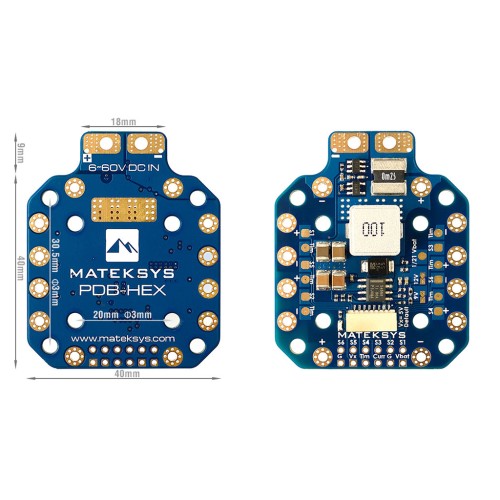

  • Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
  • Розміри: 49 х 40 х 6 мм
  • Вага: 12 г

Комплектація:

  • PDB-HEX
  • Рубікон ZLJ 63В 390мкФ
  • JST-SH1.0_8-контактний кабель, 5 см
  • Роз'єм JST-SH1.0_8pin - 2 шт
Виробник
MATEK
Модель
PDB HEX
Артикул
PDB-HEX
Країна виробництва
Китай
Гарантія, міс
1
Розмір
49 х 40 х 6 мм
Діапазон вхідної напруги
6-60В
Номінальний струм
60 A
