Додаткове обладнання до промислового ПК Raspberry Pi Мікроконтролер Raspberry Pi Pico WH (SC0919)

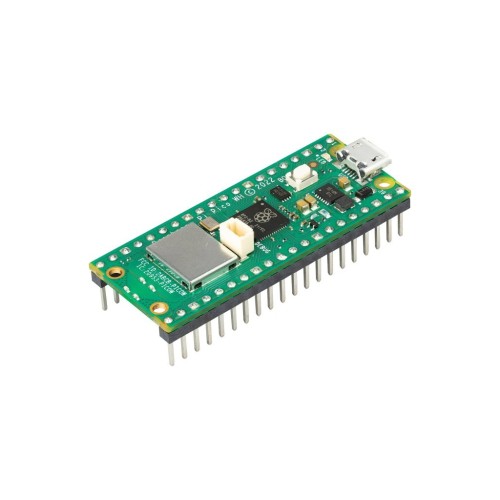

Raspberry Pi Pico WH - це мікроконтролерна плата на базі мікроконтролера Raspberry Pi RP2040, призначена для використання як недорога, але гнучка платформа розробки. Плата має бездротовий інтерфейс 2,4 ГГц (Wi-Fi 802.11n) і поставляється з розпаяними контактами (Header).

Raspberry Pi Pico WH має вбудований бустер (SMPS), здатний генерувати 3,3 В, необхідні для живлення RP2040 (і зовнішніх схем), з широкого діапазону вхідних напруг (~1,8-5,5 В). Це забезпечує значну гнучкість при живленні пристрою від різних джерел, наприклад, від одного літій-іонного елемента або трьох послідовно з'єднаних батарей типу AA. Зарядні пристрої також можуть бути легко інтегровані в ланцюг живлення Pico W.

Перепрограмування флеш-пам'яті Pico WH може бути виконано за допомогою USB-з'єднання (просто перетягніть файл на Pico WH, який відображається як пристрій зберігання даних), або за допомогою порту SWD (послідовне дротове налагодження) ви можете перезавантажити систему, завантажити і виконати код без натискання кнопки. Порт SWD також можна використовувати для інтерактивного налагодження коду, запущеного на RP2040, для пошуку "помилок" у коді.

Особливості:

• Cortex двоядерний M0+ зі змінною частотою до 133MHz;
• 264 кБ високопродуктивної пам'яті SRAM;
• Зовнішня Quad-SPI Flash-пам'ять із функцією eXecute In Place (XIP) і 16 кбайт кешу на кристалі;
• Вбудований USB1.1 (пристрій або хост);
• 30 багатофункціональних входів/виходів загального призначення (чотири можуть бути використані для АЦП);
• 12-бітний аналого-цифровий перетворювач (АЦП) з частотою 500 к/с;
• Різні цифрові периферійні пристрої:
• 2 × UART, 2 × I2C, 2 × SPI, 16 × ШІМ-каналів;
• 1 × таймер із 4 сигналами тривоги, 1 × годинник реального часу;
• 2 × програмовані блоки введення/виводу (PIO), 8 × машин станів;
• Гнучке, програмоване користувачем високошвидкісне введення/виведення
• Можливість емуляції таких інтерфейсів, як SD-карта і VGA.
